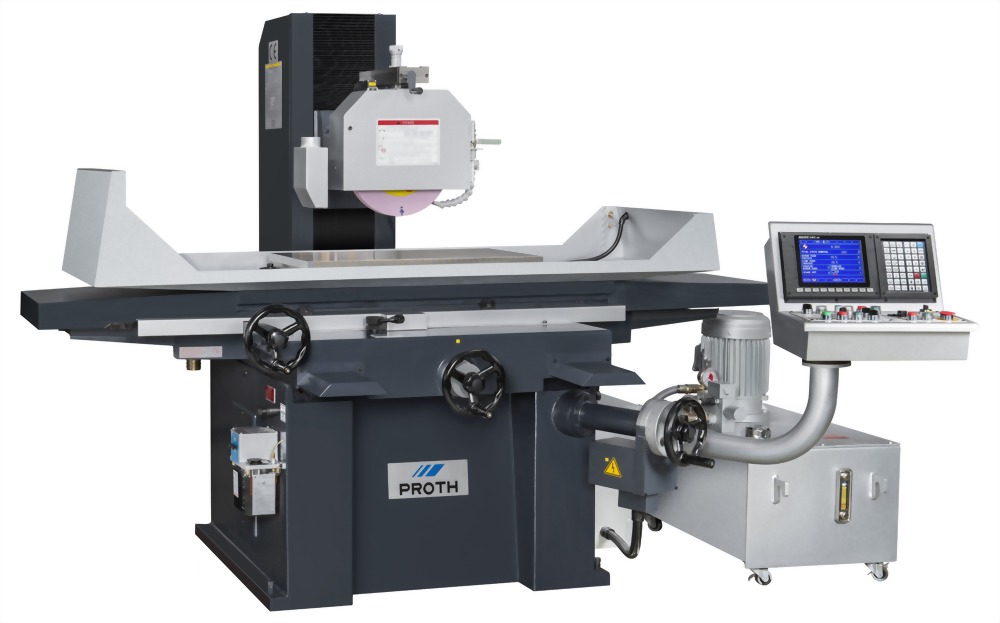

平面磨床
型號 :
PSGS Series
平面磨床
工作台左右滑道完全由人工鏟花完成，以獲致完美之接獨面，並確保最高精度。工作台左右滑道長度遠長於台面之長度(一般均為等長)而與工作台長度相等，如此工作台於高速運動中不會發生扭曲變形而失去精度(PSGS系列除外)。
進給
- 前後進給：自動操作
- 上下進給：手動操作
- 左右進給：油壓驅動
滑道說明
- 左右：雙V滑道
- 前後：雙V滑道
選配
|
|
|
|

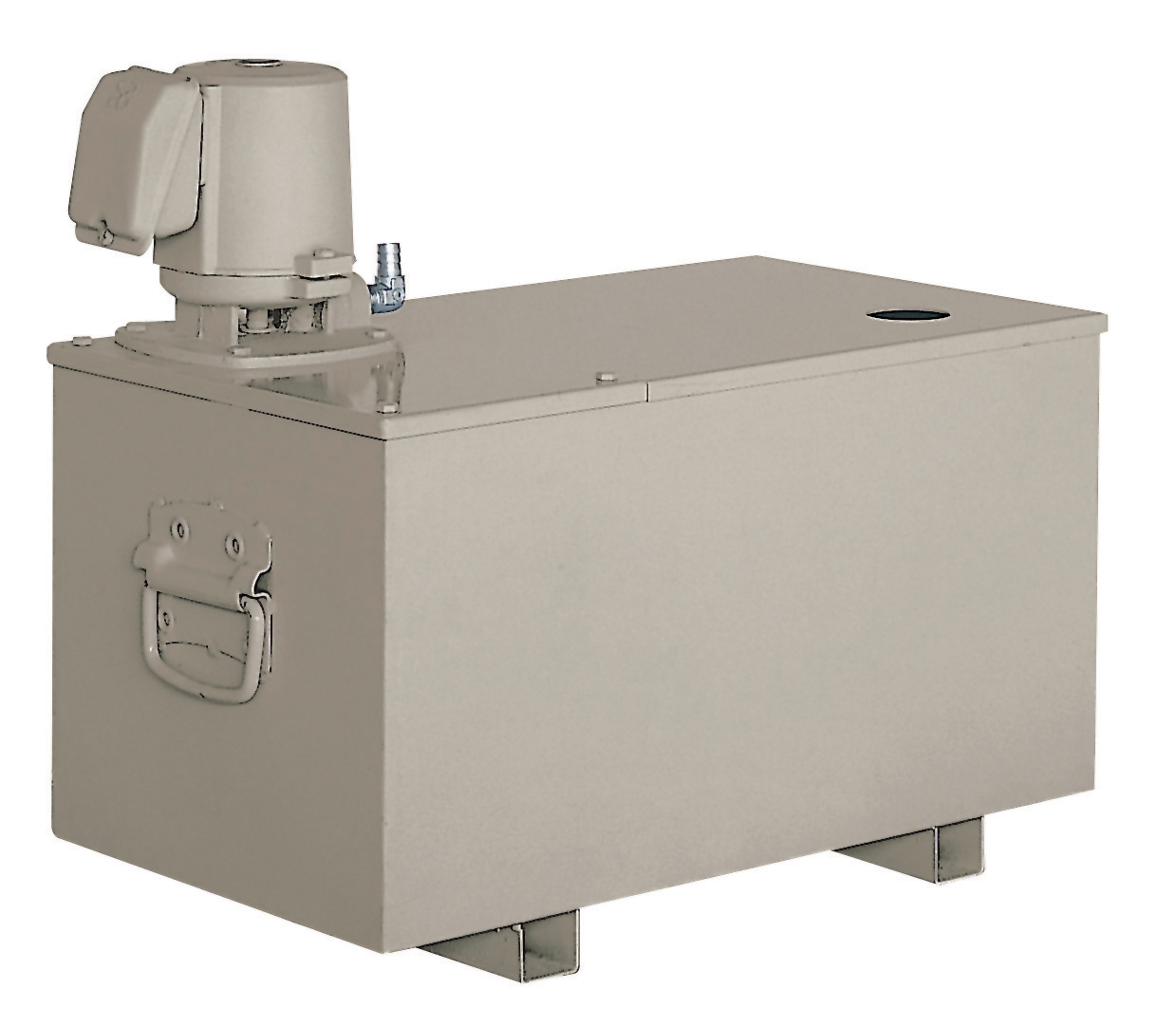

濕式冷卻裝置 |

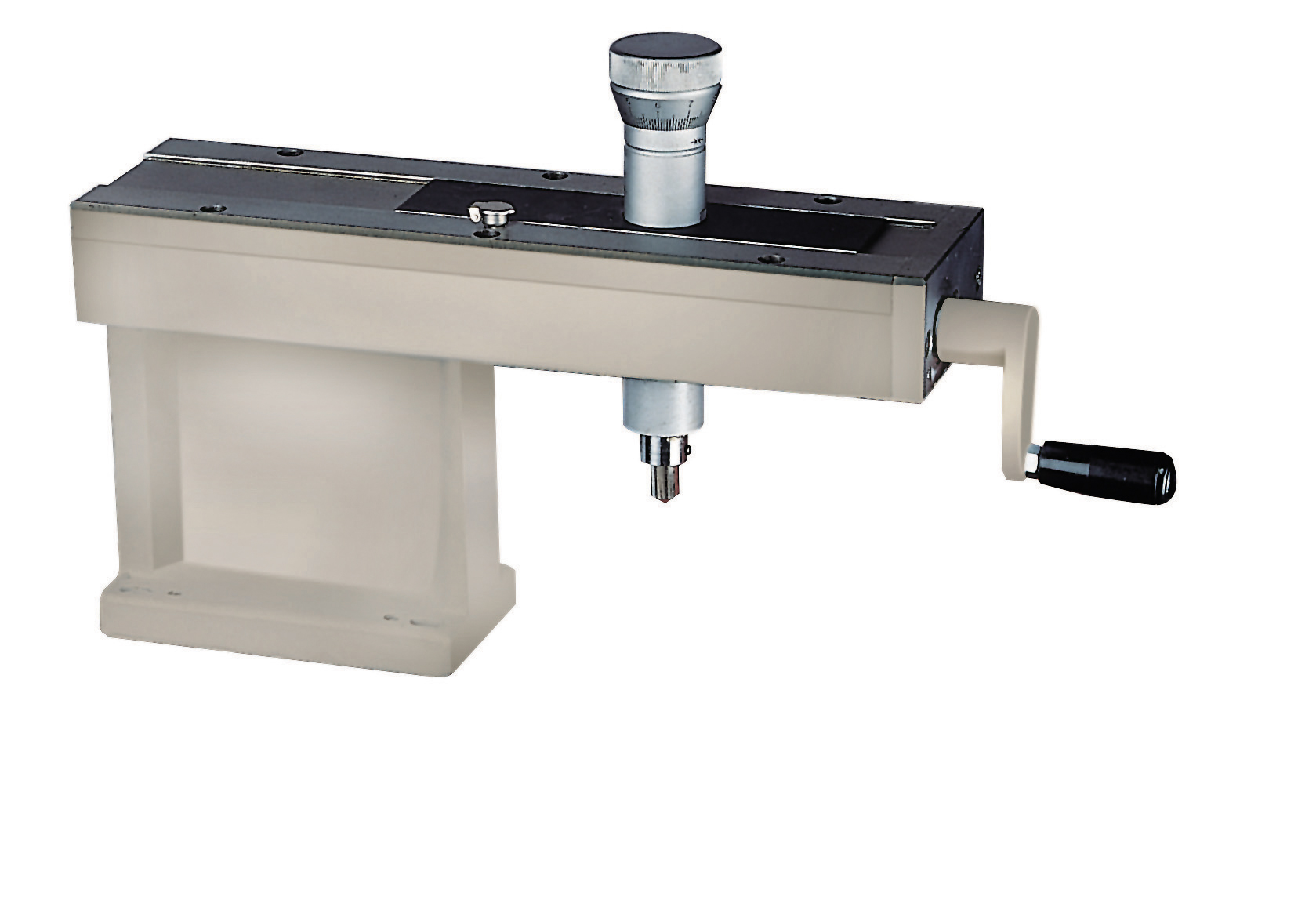

手動式平行整輪 |

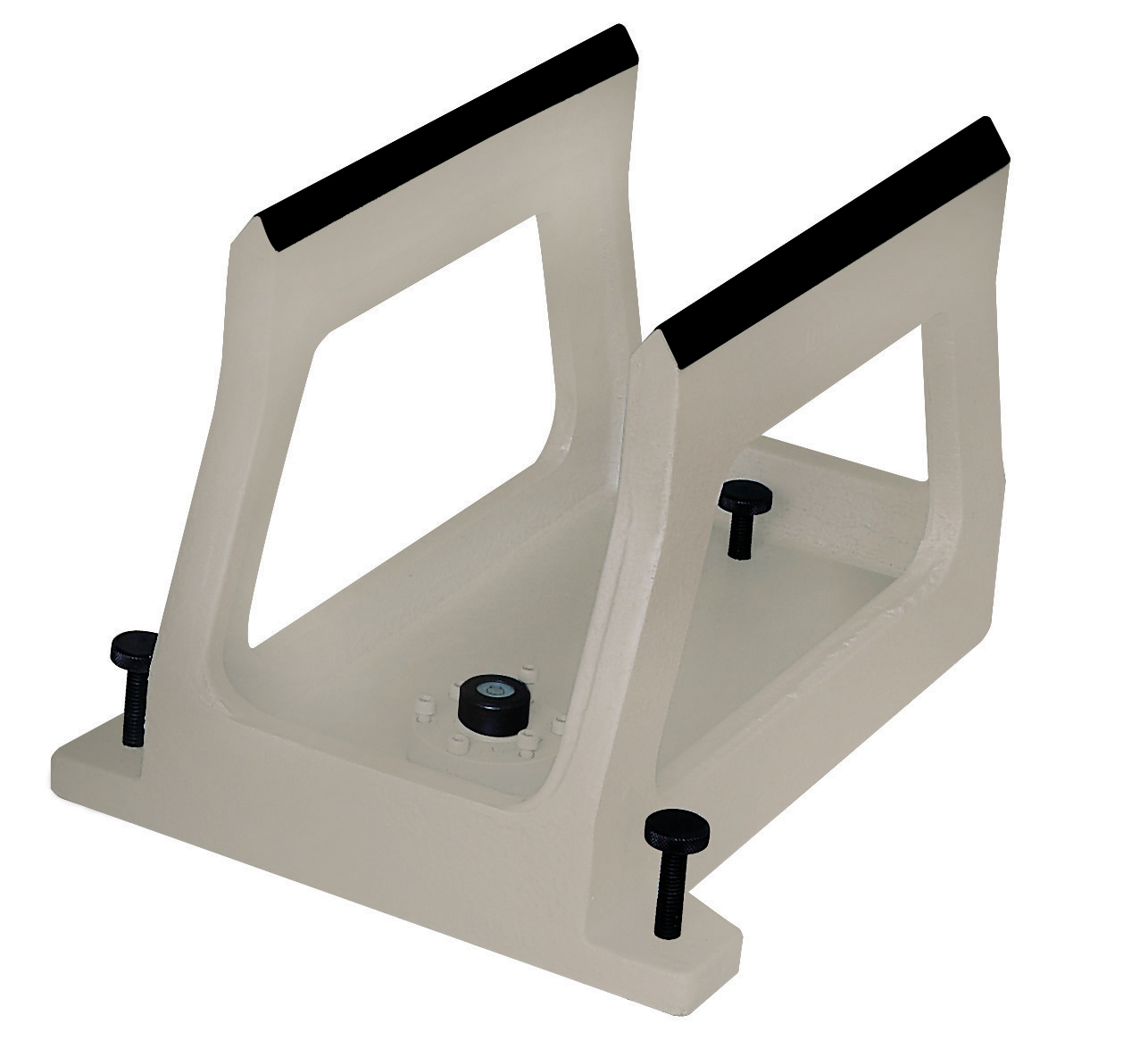

水準器式平衡台 |
|
|
|
|
兩軸自動平行整輪：前後一般馬達與上下步進馬達 |
濕式附磁鐵冷卻裝置 |

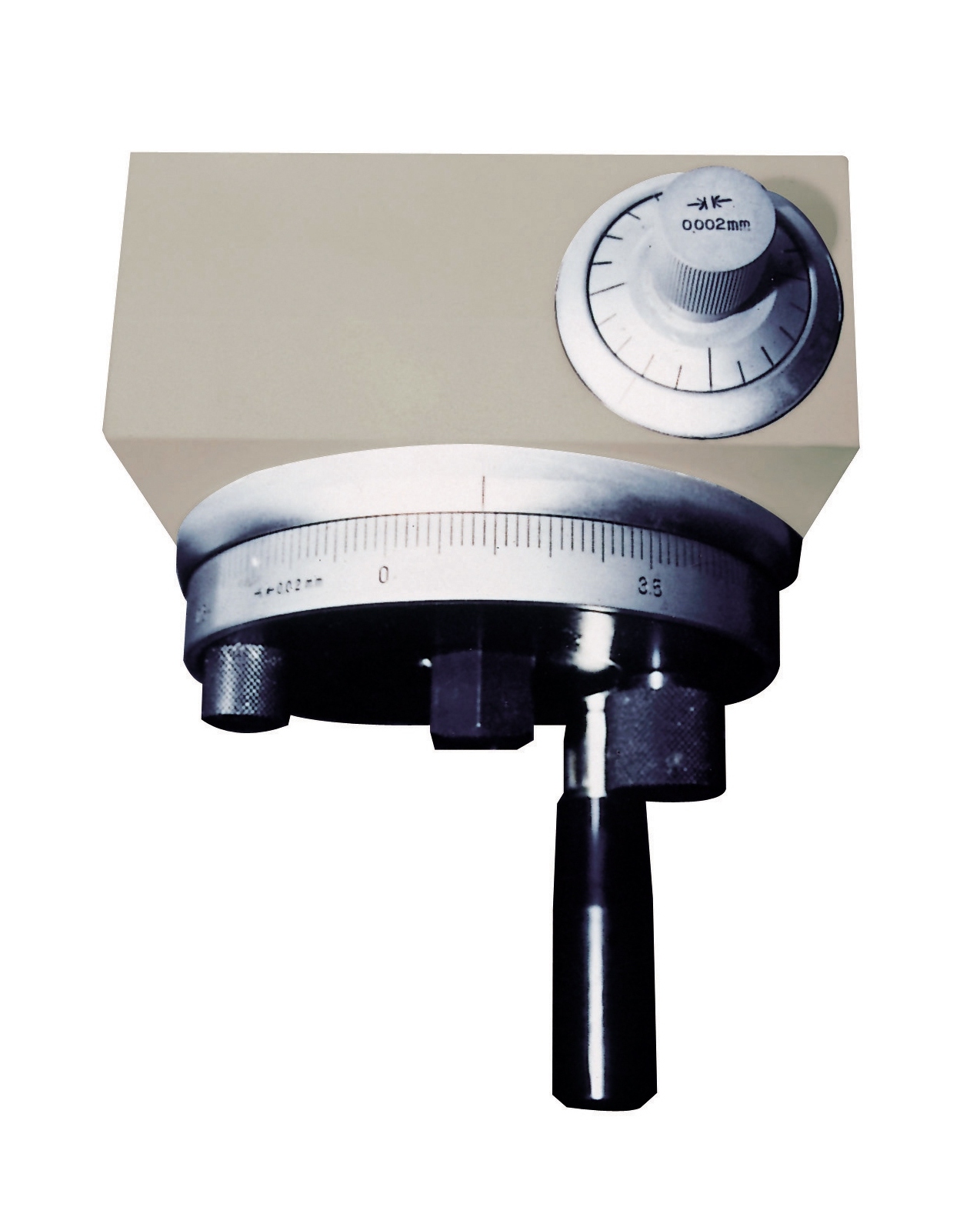

上下/前後微調裝置 |
|
|
|
|

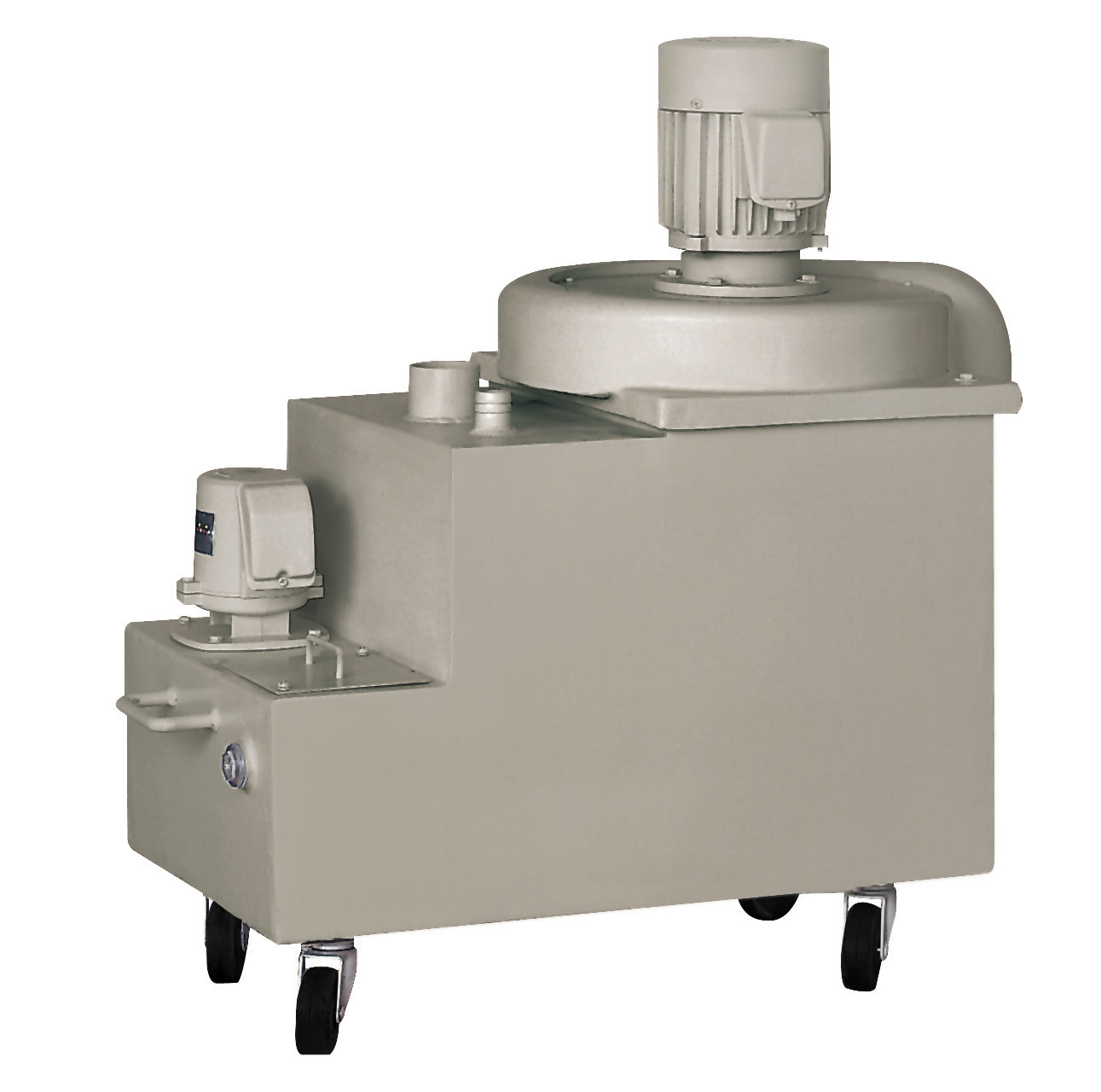

乾濕兩用吸塵器 |

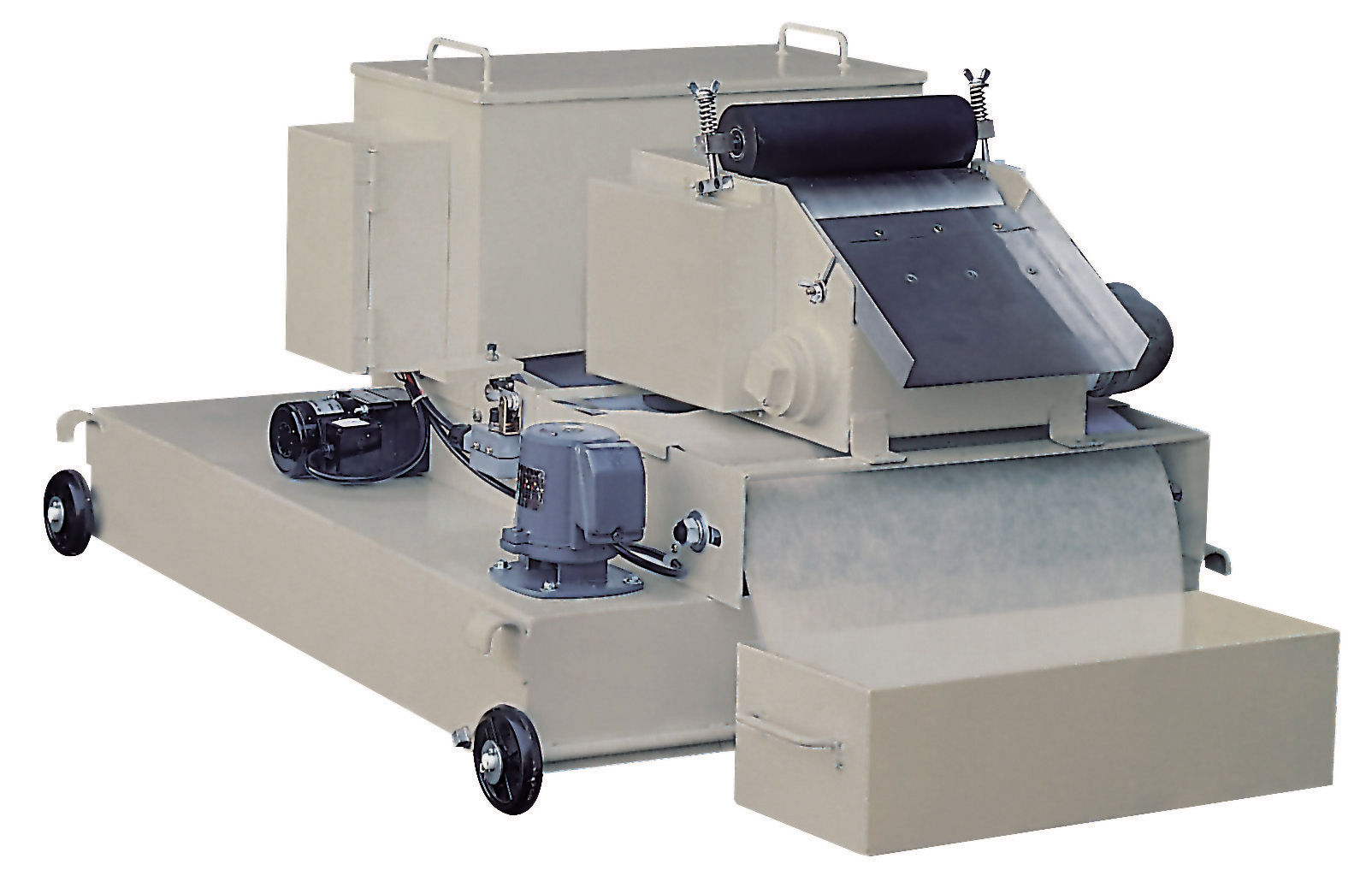

過濾紙式附/不附磁鐵冷卻裝置 |

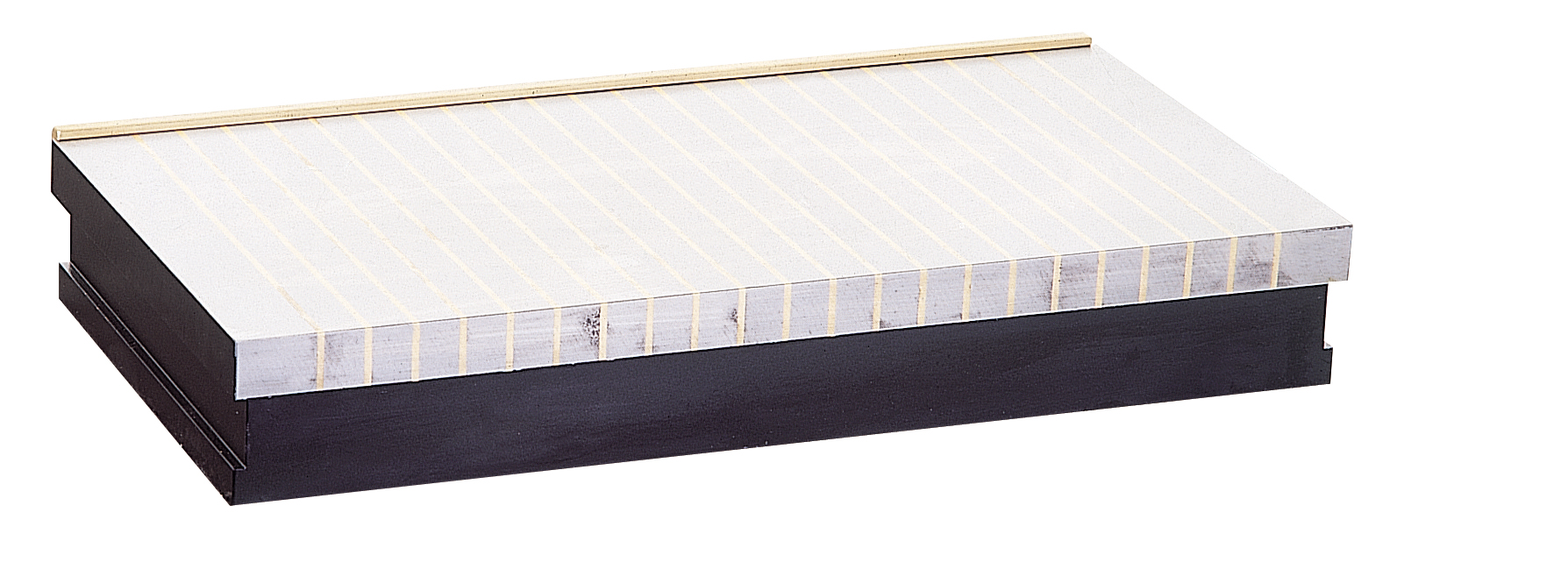

電固/永固磁鐵夾定器 |
|
規格/型號 |
PSGS |
|||
|
3060BH |
4080AHR |
|||
|
加工能力 |
最大行程(WxL) |
mm |
340x700 |
460x900 |
|
工作台面至主軸中心距離 |
mm |
600 |
||
|
研磨面積 |
mm |
300x600 |
400x800 |
|
|
左右進給 |
工作台左右速度(60Hz) |
m/min |
1-25(0.3-25) |
|
|
前後進給 |
進給量(近似值) |
mm/feed |
0.1-10 |
|
|
速度(近似值) |
mm/min |
1000 |
||
|
手輪一轉 |
mm |
4 |
||
|
手輪一刻度 |
mm |
0.02 |
||
|
上下進給 |
速度(近似值)(選擇配備)(50Hz) |
mm/min |
220 |
|
|
手輪一轉 |
mm |
1 |
||
|
手輪一刻度 |
mm |
0.005 |
||
|
砂輪 |
尺寸(ODxWxID) |
mm |
355x38x127 |
|
|
轉速(50/60Hz) |
rpm |
1500/1800 |
||
|
馬達 |
主軸馬力 |
|
3.7kW/5HP |
3.7(5.6)kW/5(7.5)HP |
|
油箱馬力 |
|
0.75kW/1HP |
2.2kW/3HP |
|
|
重量 |
淨重 |
kg |
1900 |
2800 |
|
毛重 |
kg |
2500 |
3400 |
|
|
機械尺寸 |
LxWxH |
m |
1.95x1.95x1.9 |
2.55x2.1x1.9 |
